可滑行塑料拖鏈

背景技術

拖鏈用于往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。現有的塑料拖鏈為了解決其抗負載能力較差，非常容易斷裂、損壞等問題，在拖鏈內設有分隔裝置，使得塑料拖鏈內的配線、配管可以分開放置，且配管需要得到保護，使其在穩定、安全的工作環境中運行。有些塑料拖鏈增加了分隔片，分隔片可以在上下蓋板之間調節，能改變分區的大小，但是分隔片在滑行調節的過程中常常會因?yàn)榛械牧Χ冗^(guò)大，使得分隔片脫離上下蓋板，造成分隔片的不穩定性，使得分隔片的位置易發生偏差，不能很好的調節分區的大小，且這樣的設計造成分隔片容易斷裂，使用壽命減短。

解決方案

為了克服背景技術的不足，本實用新型提供一種可滑行的塑料拖鏈，主要解決了現有的塑料拖鏈分隔片滑行不穩定易發生偏移的問題，該塑料拖鏈的分隔片在滑行的時候不易發生偏差，穩定性高，且不易磨損，不易發生斷裂，穩定性高，使用的壽命長。

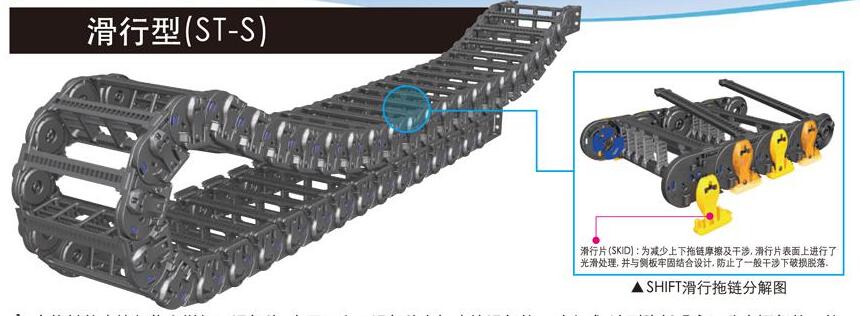

滑行塑料拖鏈

技術方案
一種可滑行的塑料拖鏈，由若干個鏈節組成，鏈節的兩端連接有平行設置的左側板和右側板，所述左側板和右側板之間設有上蓋板和下蓋板，所述的上蓋板和下蓋板的相對面上都設有兩個并列的凹槽滑道，所述的上蓋板和下蓋板之間設有分隔片，所述的分隔片的兩端分別設有兩個滑塊，所述的滑塊與凹槽滑道滑行配合。

通過采用上述技術方案，所述的分隔片能凹槽滑道內滑行，在工作的過程中，不會因?yàn)槭┝^(guò)大，造成分隔片脫離上下蓋板，造成分隔片的不穩定性，且容易發生斷裂，需要經常更換。這樣的設計，保證了分隔片在滑行時的穩定性，分隔片不會脫離上下蓋板，增長了分隔片的使用周期。

可滑行的塑料拖鏈凹槽滑道為長方形。長方形凹槽滑道，方便了分隔片的滑行，且穩定了分隔片的活動位置，不會發生偏移和脫離軌道，引起拖鏈內其他部件的損壞。

側板之間通過卡扣連接,卡扣連接，使得側板之間的連接固定性更好，且安裝更加方便。
一種可滑行的塑料拖鏈，所述的分隔片上設有通孔。分隔片上的通孔，增加該塑料拖鏈的內部透氣性，增強散熱性能，同時也減少了材料。

產品優勢
由于采取上述技術方案，有效提高了塑料拖鏈內分隔片在滑行時的穩定性，在滑行的過程中不易發生偏移，分隔片也不易脫離上下蓋板上的滑道，保證了塑料拖鏈工作的效率，且分隔片不易發生斷裂，使用周期長。
